Инструкция по сигнализации
Инструкция по сигнализации на метрополитенах Российской Федерации устанавливает систему сигналов, относящихся к движению поездов и маневровой работе, а также типы сигнальных приборов, при помощи которых эти сигналы подаются.
Точное и беспрекословное выполнение требований сигналов, установленных настоящей Инструкцией, обеспечивает безопасность и бесперебойность движения поездов и маневровой работы.
Инструкция по сигнализации на метрополитенах Российской Федерации обязательна для всех подразделений и работников метрополитена. Инструкция по сигнализации может быть изменена только Городским органом по управлению транспортом по согласованию с Советом Международной ассоциации «Метро».
Все инструкции и другие руководящие указания, относящиеся к сигнализации на метрополитене, должны строго соответствовать настоящей Инструкции.
Точное и беспрекословное выполнение требований сигналов, установленных настоящей Инструкцией, обеспечивает безопасность и бесперебойность движения поездов и маневровой работы.
Инструкция по сигнализации на метрополитенах Российской Федерации обязательна для всех подразделений и работников метрополитена. Инструкция по сигнализации может быть изменена только Городским органом по управлению транспортом по согласованию с Советом Международной ассоциации «Метро».
Все инструкции и другие руководящие указания, относящиеся к сигнализации на метрополитене, должны строго соответствовать настоящей Инструкции.
**Глава 1. Сигналы**
Сигналы служат для обеспечения безопасности движения, а также для четкой организации движения поездов и маневровой работы.
Сигнал является приказом и подлежит безусловному выполнению. Работники метрополитена должны использовать все возможные средства для выполнения требования сигнала» (п. 6.1 Правил технической эксплуатации).
1.1. Сигналы подразделяются на видимые и звуковые.
1.2. Видимые сигналы выражаются цветом, формой, положением и числом сигнальных показаний, цифрами и буквами.
Для подачи видимых сигналов служат сигнальные приборы: светофоры, указатели АЛС (автоматической локомотивной сигнализации с автоматическим регулированием скорости), щиты, фонари, ручные диски, диски, флаги, сигнальные указатели и сигнальные знаки.
Видимые сигналы по времени их применения подразделяются на:
- дневные, подаваемые в светлое время суток на наземных и парковых путях; для подачи таких сигналов служат щиты, диски, флаги, сигнальные указатели (стрелочные, путевого заграждения);
- ночные, подаваемые в тоннелях и в темное время суток на наземных путях; такими сигналами служат огни установленных цветов в ручных и поездных фонарях, в фонарях на шестах (треногах) и сигнальных указателях; на наземных путях ночные сигналы должны применяться и в дневное время суток при тумане, метели и других неблагоприятных условиях, когда видимость дневных сигналов менее 200 м;
- круглосуточные, подаваемые одинаково в светлое и темное время суток; такими сигналами служат огни светофоров установленных цветов, сигнальные показания указателей АЛС, квадратные щиты желтого и зеленого цвета со светоотражателями (со светоотражающей поверхностью), маршрутные и другие световые указатели и сигнальные знаки.
В тоннелях применяются только ночные и круглосуточные сигналы.
Не допускается установка декоративных полотнищ, плакатов и огней красного, желтого и зеленого цветов, мешающих восприятию сигналов и искажающих сигнальные показания.
1.3. Звуковые сигналы выражаются числом и сочетанием звуков различной продолжительности. Значение их днем и ночью одно и то же.
Для подачи звуковых сигналов служат свистки электропоездов, маневровых составов, хозяйственных поездов, локомотивов, ручные свистки и рожки, а также сирены и звонки.
Сигналы служат для обеспечения безопасности движения, а также для четкой организации движения поездов и маневровой работы.
Сигнал является приказом и подлежит безусловному выполнению. Работники метрополитена должны использовать все возможные средства для выполнения требования сигнала» (п. 6.1 Правил технической эксплуатации).
1.1. Сигналы подразделяются на видимые и звуковые.
1.2. Видимые сигналы выражаются цветом, формой, положением и числом сигнальных показаний, цифрами и буквами.
Для подачи видимых сигналов служат сигнальные приборы: светофоры, указатели АЛС (автоматической локомотивной сигнализации с автоматическим регулированием скорости), щиты, фонари, ручные диски, диски, флаги, сигнальные указатели и сигнальные знаки.
Видимые сигналы по времени их применения подразделяются на:
- дневные, подаваемые в светлое время суток на наземных и парковых путях; для подачи таких сигналов служат щиты, диски, флаги, сигнальные указатели (стрелочные, путевого заграждения);
- ночные, подаваемые в тоннелях и в темное время суток на наземных путях; такими сигналами служат огни установленных цветов в ручных и поездных фонарях, в фонарях на шестах (треногах) и сигнальных указателях; на наземных путях ночные сигналы должны применяться и в дневное время суток при тумане, метели и других неблагоприятных условиях, когда видимость дневных сигналов менее 200 м;
- круглосуточные, подаваемые одинаково в светлое и темное время суток; такими сигналами служат огни светофоров установленных цветов, сигнальные показания указателей АЛС, квадратные щиты желтого и зеленого цвета со светоотражателями (со светоотражающей поверхностью), маршрутные и другие световые указатели и сигнальные знаки.
В тоннелях применяются только ночные и круглосуточные сигналы.
Не допускается установка декоративных полотнищ, плакатов и огней красного, желтого и зеленого цветов, мешающих восприятию сигналов и искажающих сигнальные показания.
1.3. Звуковые сигналы выражаются числом и сочетанием звуков различной продолжительности. Значение их днем и ночью одно и то же.
Для подачи звуковых сигналов служат свистки электропоездов, маневровых составов, хозяйственных поездов, локомотивов, ручные свистки и рожки, а также сирены и звонки.
Глава 2. Постоянные сигналы
2.1. Постоянные сигналы подаются светофорами и указателями АЛС в кабинах управления электроподвижным составом.
Светофоры
2.2. По назначению светофоры подразделяются на:
входные, разрешающие или запрещающие поезду следовать с перегона на станцию;
выходные, разрешающие или запрещающие поезду отправиться со станции на перегон;
проходные, разрешающие или запрещающие поезду проследовать с одного блок-участка на другой;
маневровые, разрешающие или запрещающие выполнение маневров;
повторительные, повторяющие показания основного светофора, когда по местным условиям видимость основного светофора не обеспечивается;
предупредительные, предупреждающие о показании впереди расположенного светофора;
резервные, устанавливаемые в створе с основным светофором; резервный светофор нормально погашен и сигнального значения не имеет;
ограждения, устанавливаемые для ограждения металлоконструкций.
Один светофор может совмещать несколько назначений (входной и маневровый, проходной и ограждения, выходной и ограждения и др.)
2.3. По конструктивному исполнению они подразделяются на:
мачтовые;
карликовые;
устанавливаемые на кронштейнах и мостиках.
Сигнальные огни на светофорах применяются нормально горящие и нормально не горящие, немигающие и мигающие (периодически загорающиеся и гаснущие).
2.4. По способу управления светофоры подразделяются на светофоры автоматического действия (светофоры автоблокировки), светофоры полуавтоматического действия и светофоры независимого действия (светофоры ограждения).

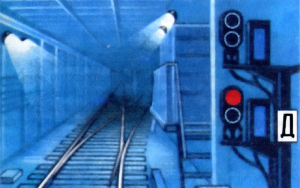

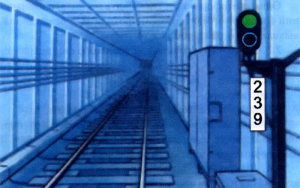

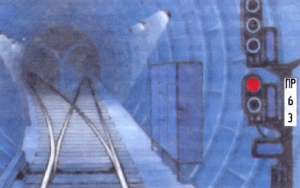

2.5. Светофоры автоблокировки обозначаются цифрами (рис. 2.1), светофоры полуавтоматического действия — буквами с цифрами (рис. 2.2) или одними буквами (рис. 2.3). К обозначению светофоров автоматического и полуавтоматического действия, совмещенных со светофорами ограждения металлоконструкций, добавляется буква «М» (например 331М, ПК72М), а к обозначению светофоров полуавтоматического действия, связанных с контрольно-габаритными устройствами, добавляется буква «Г» (например БГ201Г, АВ20МГ).
2.1. Постоянные сигналы подаются светофорами и указателями АЛС в кабинах управления электроподвижным составом.
Светофоры
2.2. По назначению светофоры подразделяются на:
входные, разрешающие или запрещающие поезду следовать с перегона на станцию;
выходные, разрешающие или запрещающие поезду отправиться со станции на перегон;
проходные, разрешающие или запрещающие поезду проследовать с одного блок-участка на другой;
маневровые, разрешающие или запрещающие выполнение маневров;
повторительные, повторяющие показания основного светофора, когда по местным условиям видимость основного светофора не обеспечивается;
предупредительные, предупреждающие о показании впереди расположенного светофора;
резервные, устанавливаемые в створе с основным светофором; резервный светофор нормально погашен и сигнального значения не имеет;
ограждения, устанавливаемые для ограждения металлоконструкций.
Один светофор может совмещать несколько назначений (входной и маневровый, проходной и ограждения, выходной и ограждения и др.)
2.3. По конструктивному исполнению они подразделяются на:
мачтовые;
карликовые;
устанавливаемые на кронштейнах и мостиках.
Сигнальные огни на светофорах применяются нормально горящие и нормально не горящие, немигающие и мигающие (периодически загорающиеся и гаснущие).
2.4. По способу управления светофоры подразделяются на светофоры автоматического действия (светофоры автоблокировки), светофоры полуавтоматического действия и светофоры независимого действия (светофоры ограждения).
2.5. Светофоры автоблокировки обозначаются цифрами (рис. 2.1), светофоры полуавтоматического действия — буквами с цифрами (рис. 2.2) или одними буквами (рис. 2.3). К обозначению светофоров автоматического и полуавтоматического действия, совмещенных со светофорами ограждения металлоконструкций, добавляется буква «М» (например 331М, ПК72М), а к обозначению светофоров полуавтоматического действия, связанных с контрольно-габаритными устройствами, добавляется буква «Г» (например БГ201Г, АВ20МГ).
